地秤數據傳輸的總體方案設計

文章出處：鑄衡科技人氣：發表時間：2015-11-09

地秤采用全新設計的鋼結構承載器，更簡易輕巧，可以直接鋪設在水泥地上使用，安裝方便。它采用了高強度加強碳鋼結構花鋼板秤臺精工焊接，結構緊固耐用，采用軟管可防護傳感器連接線。適用于石油、化工、礦井、醫藥、航空航天、軍事部門等部門。

地秤的基本工作原理：

地秤的工作原理以電子元件：稱重傳感器，放大電路，AD轉換電路，單片機電路，顯示電路，通訊接口電路，穩壓電源電路等電路組成。當物體放在秤盤上時，壓力施給傳感器，該傳感器發生形變，從而使阻抗發生變化，同時使用激勵電壓發生變化，輸出一個變化的模擬信號。該信號經放大電路放大輸出到模數轉換器，轉換成便于處理的數字信號輸，***后輸出到顯示器，顯示出所稱物體的重量。

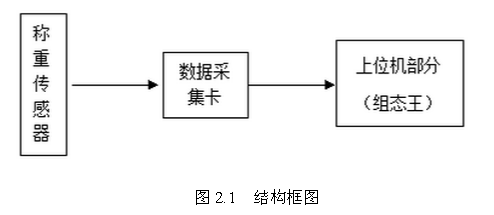

地秤數據傳輸的結構框圖：

系統由三個部分組成：稱重傳感器，數據采集卡以及上位機部分，系統的結構框圖如圖2.1所示：
